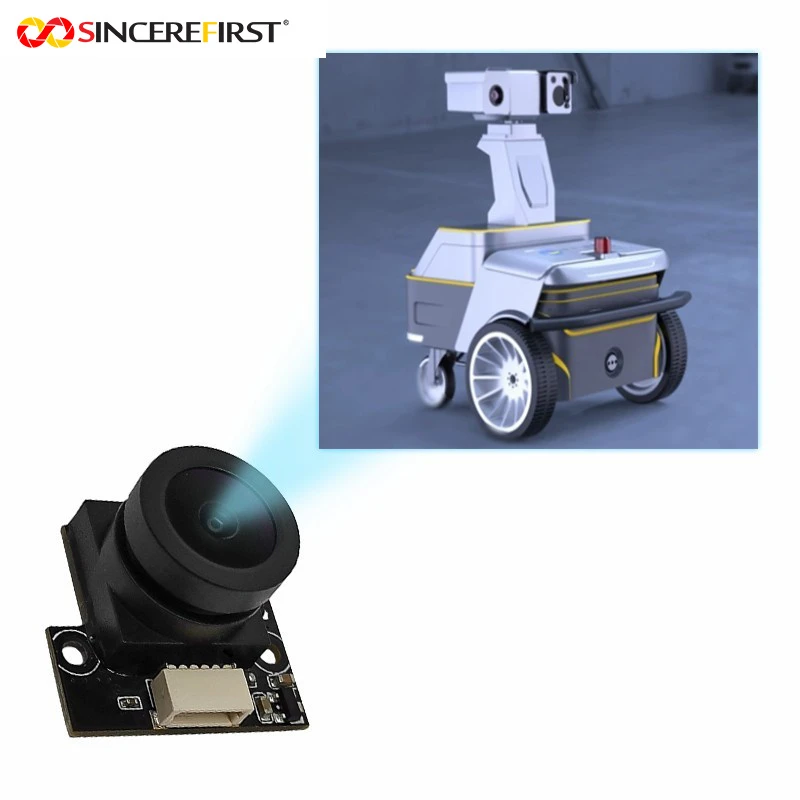

Modulo telecamera industriale USB ad alta velocità con sensore Omnivision OV9712
Questo è il modulo telecamera industriale USB ad alta velocità con sensore Omnivision OV9712, sviluppato in modo indipendente da SINCEREFIRST. Il suo nucleo è costituito dal sensore di immagine CMOS OmniVision OV9712 1/4-pollici. Sfruttando le sue caratteristiche di consumo energetico ultra-basso, soddisfa le esigenze di funzionamento stabile a lungo-termine in scenari quali il monitoraggio continuo industriale 24 ore su 24, 7 giorni su 7 e la sicurezza non presidiata. Il modulo è abbinato a un obiettivo a fuoco fisso da 2 mm e utilizza un design ad ampia apertura f/2,5, aumentando significativamente l'assorbimento di luce. Ciò consente di ottenere immagini chiare e dettagliate anche in ambienti scarsamente illuminati (come officine scarsamente illuminate o magazzini notturni).
Come modulo di interfaccia USB, supporta il protocollo di trasmissione ad alta velocità USB 2.0-. Utilizzando la risoluzione nativa del sensore OV9712, raggiunge la trasmissione in tempo reale, senza ritardi,-di video HD 1280×720, perfettamente adatto per applicazioni come l'ispezione industriale e il monitoraggio dinamico che hanno requisiti elevati per prestazioni in tempo reale. In termini di design ottico, il modulo vanta un campo visivo (FoV) ultra-ampio di 110 gradi (orizzontale) × 130 gradi (diagonale). Una singola lente può coprire l'area di monitoraggio di 2-3 telecamere standard tradizionali, riducendo efficacemente i costi di implementazione delle apparecchiature e la complessità di installazione.
Il modulo incorpora un chip-DSP (Digital Signal Processing) SM3732 integrato, che controlla la distorsione dell'immagine fino a una distorsione TV < -88%. Ciò garantisce la precisione dell'immagine per i dettagli dei bordi di piccole parti sulle linee di produzione o sui confini perimetrali, eliminando i problemi di distorsione da stiramento. L'intervallo di messa a fuoco va da 60 cm all'infinito, soddisfacendo sia le esigenze di monitoraggio a media-distanza, come la verifica dello stato delle apparecchiature, sia gli scenari di monitoraggio a lunga-distanza, come i perimetri di fabbrica. Inoltre, il modulo adotta un design per un'ampia gamma di temperature-di livello industriale-(da -da 20 gradi a 70 gradi), in grado di resistere ad ambienti difficili come celle frigorifere o officine ad alta-temperatura. La sua struttura è compatta e piccola, facilitando l'integrazione in vari dispositivi senza occupare spazio eccessivo. La sua tolleranza di base è controllata entro ±0,1 mm, garantendo un allineamento preciso durante l'integrazione con apparecchiature industriali. Il prodotto è realizzato utilizzando il processo SMT e la produzione ad alta precisione AA e ha superato certificazioni internazionali tra cui CE, FCC, RoHS e Reach, garantendo affidabilità di livello industriale.
- Architettura di monitoraggio di un'ampia area-a basso consumo-: La corrente operativa tipica del sensore OV9712 è di soli 80mA@3.3V, riducendo il consumo energetico e coprendo al tempo stesso l'intervallo di monitoraggio delle tradizionali soluzioni a tre-lenti, riducendo significativamente i costi energetici e la complessità della progettazione termica per implementazioni multi-dispositivo.
- Imaging ad ampia apertura: l'apertura della luce f/2,5 combinata con la matrice di pixel da 1/4-pollici migliora la sensibilità della visione notturna, consentendo l'acquisizione di immagini a colori in ambienti con scarsa illuminazione senza illuminazione supplementare.
- Campo visivo ultra-ampio: Il FOV diagonale da 130 gradi consente di ottenere immagini one-shot, eliminando-ritardi ed errori di unione delle immagini di più fotocamere-particolarmente adatto per applicazioni in tempo reale-come la navigazione AGV e il riconoscimento facciale degli armadietti intelligenti.
- Durata-di livello industriale: Il design strutturale con precisione di ±0,1 mm resiste allo spostamento causato dalle vibrazioni, rendendolo adatto all'integrazione con macchine CNC e apparecchiature industriali pesanti.
- Trasmissione HD-in tempo reale: la trasmissione USB 2.0 ad alta-velocità garantisce lo streaming video 720P senza ritardi, soddisfacendo le esigenze di analisi in tempo reale-delle apparecchiature di ispezione industriale (come il rilevamento dei difetti dei componenti).
- Protocollo Plug-and-Play UVC: Supportando il protocollo standard UVC, non richiede l'installazione di driver aggiuntivi e si adatta perfettamente ai sistemi Windows, Linux e Android.
ApplicazioneDiCameraModulo
- Armadietti per pacchi intelligenti: Un singolo modulo copre un armadio largo 1,2-metri-di larghezza. L'algoritmo di correzione della distorsione grandangolare garantisce una percentuale di riconoscimento superata del 98% per utenti di altezza compresa tra 1,2 e 1,9 m in varie posture.
- Navigazione del robot di magazzino AGV: Il FOV diagonale da 130 gradi cattura simultaneamente i codici di navigazione terrestre e i marcatori spaziali sopraelevati. Il design a basso-consumo supporta 8 ore di funzionamento continuo senza ricarica.
- Ispezione con droni-a bassa quota: Il consumo energetico di 1,2 W prolunga il tempo di volo del 15%. Il FOV orizzontale di 110 gradi copre il tetto di una fabbrica di 300- metri quadrati in un'unica ripresa aerea.
- Monitor per infusione IV medica: L'intervallo di messa a fuoco da 60 cm-a-infinito consente il monitoraggio simultaneo delle velocità di infusione e dello stato del paziente, con prestazioni stabili in ambienti di trasporto con catena del freddo a -20 gradi.
- Sorveglianza con doppia registrazione-ATM: un singolo obiettivo sostituisce le tradizionali configurazioni a doppia-fotocamera, consentendo la registrazione sincrona delle aree del viso e delle operazioni, riducendo i costi delle apparecchiature del 35%.
Dettagli del prodotto
|
Nome del prodotto |
Modulo fotocamera USB grandangolare |
|
Sensore |
OV9712 |
|
Gamma di messa a fuoco |
60 cm~∞ |
|
Lunghezza focale |
2 mm |
|
Numero F |
2.5 |
|
FOV(H*D) |
110 gradi *130 gradi |
|
DSP |
SM3732 |
|
Distorsione televisiva |
<-88% |
|
Tolleranza di base |
±0,1 mm |
|
Marchio |
SINEPRIMO |
Domande frequenti
Anche tu hai queste domande?
Qual è il vantaggio principale del sensore OV9712 in questo modulo?
Il vantaggio principale è il suo consumo energetico ultra-basso, che supporta il funzionamento continuo 24 ore su 24, 7 giorni su 7 senza frequenti regolazioni della potenza. Presenta inoltre un'elevata sensibilità alla luce, migliorando la qualità dell'immagine in ambienti con scarsa-illuminazione.
Questo modulo può essere utilizzato in officine ad alta-temperatura?
Sì, adotta un design di temperatura-di livello industriale-ampio (da -da 20 gradi a 70 gradi), garantendo un funzionamento stabile in ambienti ad alta temperatura come le officine di lavorazione dei metalli.
Sono necessari driver per la connessione a un PC?
Non sono necessari driver aggiuntivi. Supporta il protocollo UVC per la funzionalità plug{1}}and{2}}play su sistemi Windows, Linux e Android.
Fornite servizi di personalizzazione di lenti e campo visivo?
SincereFirst offre-servizi di personalizzazione completi, in grado di personalizzare vari parametri tra cui obiettivi, campo visivo e sensori, con consegna dei campioni possibile entro 7 giorni.
