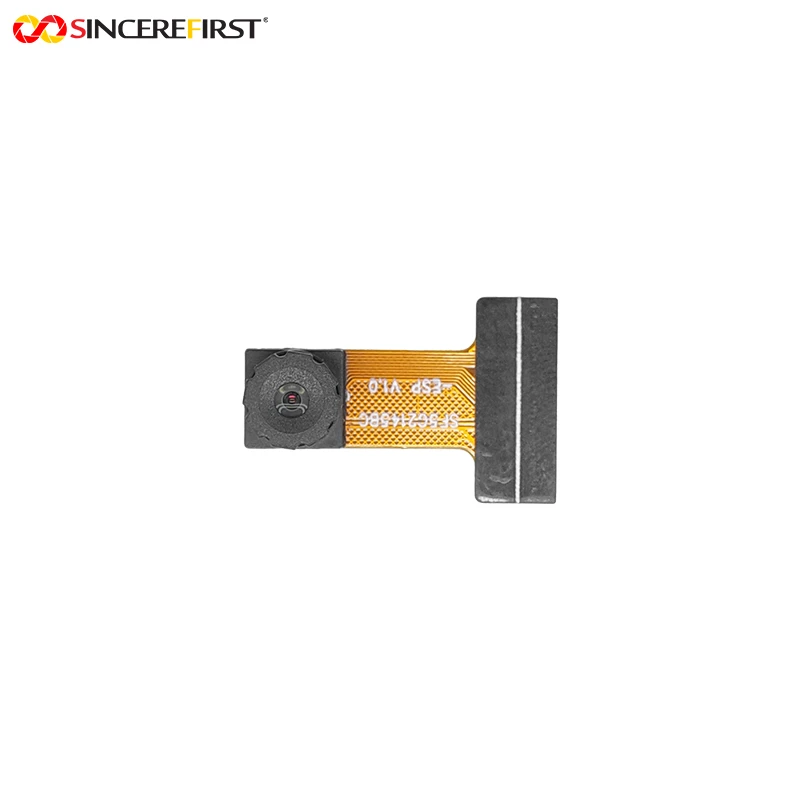

Modulo telecamera DVP GC2145 2MP CMOS 1080P 30FPS ESP32 per imaging IoT

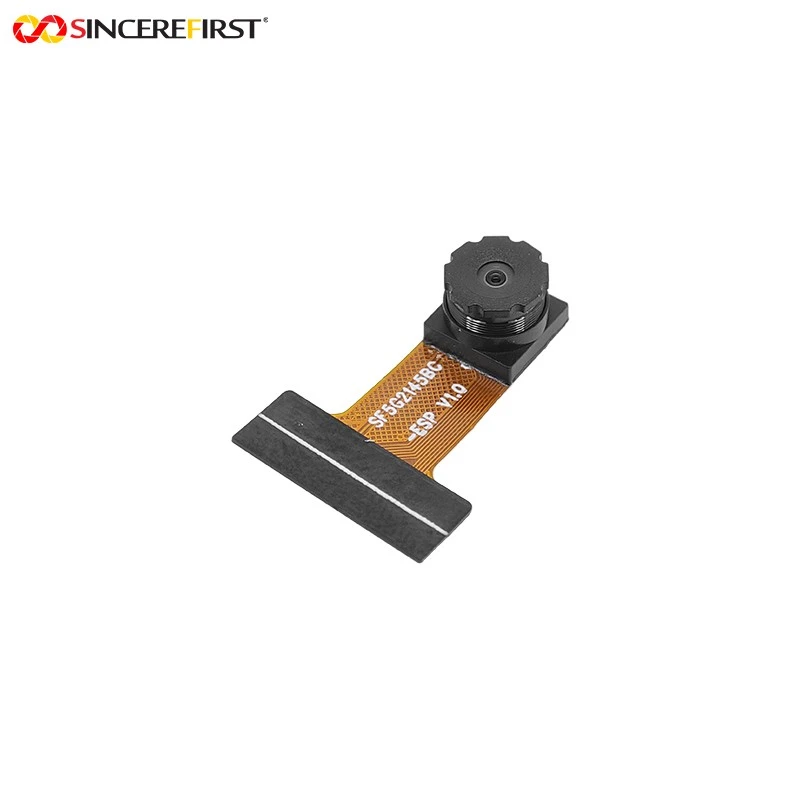

I progetti che catturano un soggetto da una posizione relativamente stabile non sempre necessitano di un obiettivo ultra-grandangolare o di un meccanismo di messa a fuoco automatica. SF5G2145BC-ESP V1.0 è posizionato come una semplice opzione da 2 MP per l'imaging ESP32 a distanza fissa-, contribuendo a mantenere semplice la configurazione ottica quando la posizione di lavoro è già definita.
Il modulo utilizza un sensore CMOS GC2145 con risoluzione nativa 1600×1200 e supporta 1080P@30FPS. L'obiettivo D73 gradi, la lunghezza focale di 2,27±5% mm e la distanza di messa a fuoco di 40 cm forniscono un campo visivo controllato, mentre l'interfaccia DVP a 24 pin supporta l'integrazione in progetti di imaging compatibili con ESP32.
Caratteristiche
•Distanza di messa a fuoco controllata di 40 cm
L'obiettivo a fuoco fisso è regolato su una distanza di messa a fuoco di 40 cm, rendendo il modulo adatto a progetti con una posizione del soggetto stabile.
•Immagine GC2145 da 2 MP
Il sensore CMOS 1600×1200 fornisce una risoluzione nativa di 2 MP e supporta 1080P@30FPS per l'acquisizione visiva integrata.
•Campo visivo standard D73 gradi
L'obiettivo D73 offre un angolo di visione moderato per applicazioni che non richiedono un'ampia-copertura della scena.
•Bassa distorsione ottica
La distorsione TV è specificata al di sotto dell'1,5%, contribuendo a preservare la geometria più naturale all'interno della scena catturata.

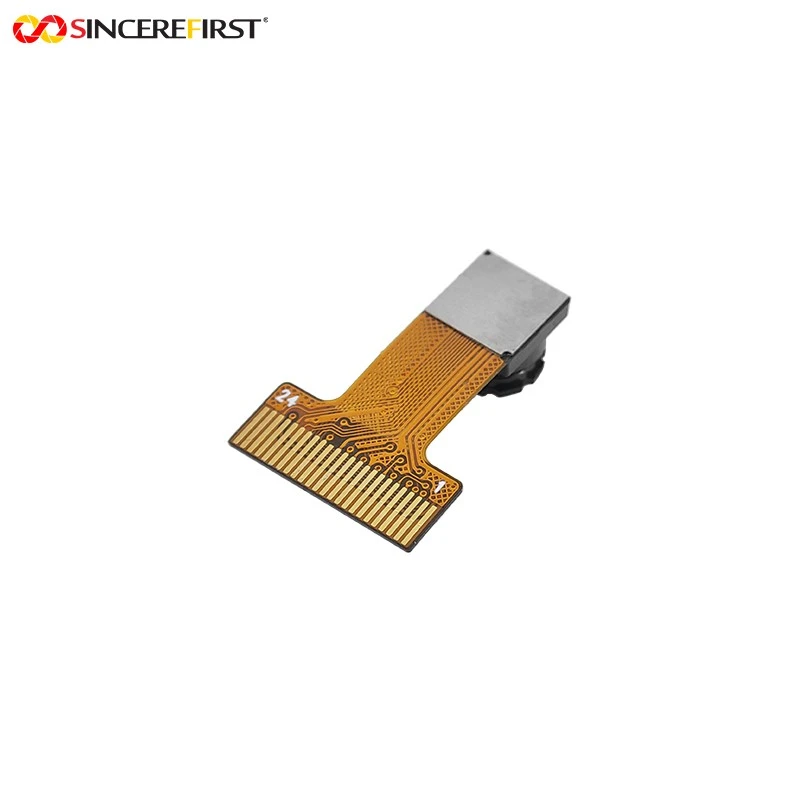

•DVP a 24 pin per l'integrazione ESP32
L'interfaccia DVP a 24 pin è progettata per l'integrazione di telecamere compatibili con ESP32 e layout di visione integrati compatti.
Applicazione del modulo fotocamera MIPI
•Terminali di riconoscimento della posizione-fissi
La distanza di messa a fuoco di 40 cm e la visuale moderata di D73 gradi sono adatte per terminali che catturano volti, oggetti o codici da una posizione definita.
•Telecamere con sensore per la casa intelligente
L'output da 2 MP può supportare dispositivi domestici-smart compatti che necessitano di conferma visiva anziché di osservazione ultra-ampia.
•Nodi di imaging IoT compatti
L'interfaccia DVP a 24 pin e la semplice struttura a fuoco fisso rendono il modulo adatto per telecamere IoT basate su ESP32 con una distanza di visione predeterminata.
•Formazione e prototipazione visiva ESP32
Il campo visivo standard e la distanza di messa a fuoco definita rendono questo modello facile da valutare nelle demo delle fotocamere ESP32, nei kit didattici e nei dispositivi proof-of-concept.
Dettagli del prodotto
|
Nome del prodotto |
Modulo telecamera DVP integrato FHD GC2145 per ESP32 |
|
Sensore |
Sensore CMOS GalaxyCore GC2145 CMOS |
|
Pixel |
2MP |
|
Risoluzione |
1600x1200 |
|
Frequenza fotogrammi |
1080P@30FPS |
|
Dimensioni del sensore |
1/5 di pollice |
|
Distanza di messa a fuoco |
40 cm |
|
EFL |
2,27 mm±5% |
|
F.NO |
2.2±5% |
|
FOV |
Grado D73 |
|
Tipo di messa a fuoco |
Messa a fuoco fissa |
|
Distorsione televisiva |
＜1.5% |
|
Piattaforma |
Compatibile con ESP32 |
|
Interfaccia |
DVP a 24 pin |
Opzioni di personalizzazione
Valutazione dell'obiettivo
È possibile valutare angoli dell'obiettivo alternativi quando il dispositivo di destinazione richiede una copertura della scena diversa.
Messa a fuoco-Regolazione della distanza
L'impostazione della messa a fuoco può essere valutata in base all'installazione effettiva e alla distanza del soggetto del progetto.
Integrazione FPC e connettore
La direzione, la lunghezza e i dettagli del connettore dell'FPC possono essere esaminati rispetto alla scheda madre e al contenitore di destinazione.
Ottimizzazione delle immagini-a livello di progetto
I requisiti di output del sensore e dell'immagine- possono essere esaminati in base al flusso di lavoro dell'host ESP32 e del dispositivo finale.
Domande frequenti
D: Quando dovrei scegliere questo modulo fotocamera GC2145 ESP32?
R: Sceglilo quando il dispositivo cattura soggetti da una distanza relativamente controllata e non necessita di un campo visivo ultra-ampio o della messa a fuoco automatica.
D: Qual è la distanza di messa a fuoco?
R: Il modulo è regolato su una distanza di messa a fuoco di 40 cm.
D: Quale campo visivo offre l'obiettivo?
R: L'obiettivo fornisce un campo visivo diagonale di D73 gradi.
D: Supporta video 1080P?
R: Sì. Il modulo supporta 1080P@30FPS.
D: Che interfaccia utilizza?
R: Utilizza un'interfaccia DVP a 24 pin per l'integrazione compatibile con ESP32.
D: È una fotocamera con messa a fuoco automatica?
R: No. Questo modello utilizza un obiettivo a fuoco fisso.
D: È possibile modificare l'impostazione dell'obiettivo o della messa a fuoco?
R: I requisiti di obiettivo e messa a fuoco specifici del progetto- possono essere valutati in base all'angolo di visione e alla distanza di lavoro richiesti.
Condividi la scheda ESP32, la distanza del soggetto target, il campo visivo richiesto e lo spazio di installazione disponibile in modo che la configurazione della fotocamera GC2145 possa essere valutata per il tuo dispositivo.
